오늘은 솔레노이드 밸브에 대해서 알아보자.

1. 솔레노이드란?

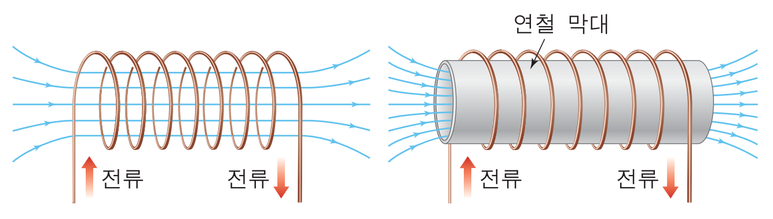

코일을 여러 번 감아놓은 것으로 전류를 흘리면 자성이 생기게 됩니다.

공압 시스템에서 사람이 스위치를 조작하거나 센서 검출 등을 통해서 신호를 받게 되면 솔레노이드에 전류가 흐르게 됩니다.

그러면 자연스럽게 솔레노이드에 자기력이 생기게 되고, 이를 이용해 밸브를 열고 닫을 수 있기 때문에 솔레노이드 밸브라는 이름이 붙게 된 것입니다.

2. 단동형 솔레노이드밸브 작동원리

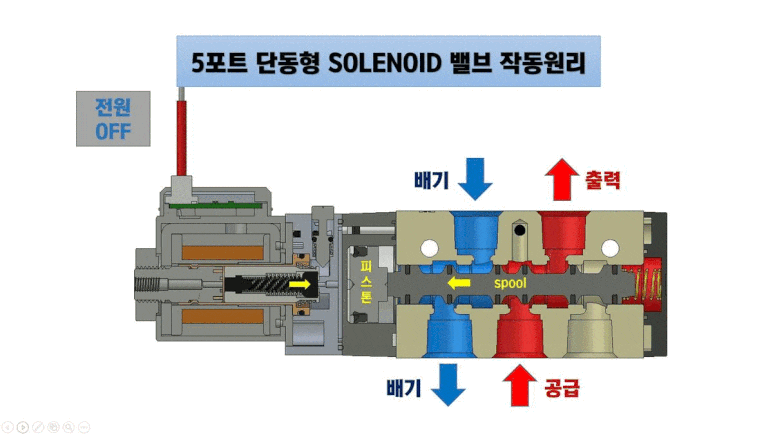

1) 전원이 ON 되면 코일에 자기장이 형성되며 플런저가 코일 쪽으로 가게 되고 공급되는 압축된 공기가 파이롯트 홀을 통하여 파이롯트 압력으로 피스톤을 밀어주게 됩니다.

2) 피스톤이 스풀을 밀어주면서 스풀의 위치가 변경되어 내부에 공급되는 압축된 공기의 흐름이 변경됩니다.

3) 전원이 OFF 되면 플런저가 원위치로 돌아오고 피스톤과 스풀도 스프링의 힘으로 원위치로 돌아오게 됩니다.

4) 스풀의 위치가 원위치로 돌아오게 되어 압축된 공기의 흐름이 변하게 됩니다.

3. 복동형 솔레노이드 밸브 작동원리

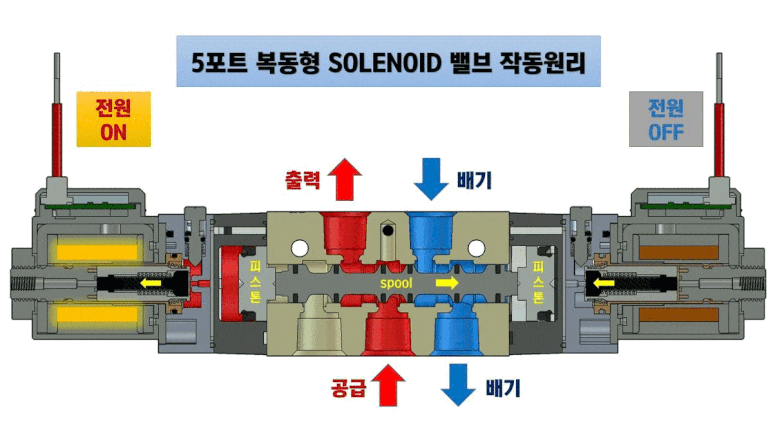

1) 위와 동일한 방식이지만 단동형과 다르게 복동형은 스프링의 힘이 아닌 양쪽에 있는 코일이 작동함에 따라 스풀의 위치가 변경하게 됩니다.

2) 만약 둘 다 전원 OFF가 된다면 마지막 작업한 것을 유지합니다.

4. 솔레노이드 밸브 종류

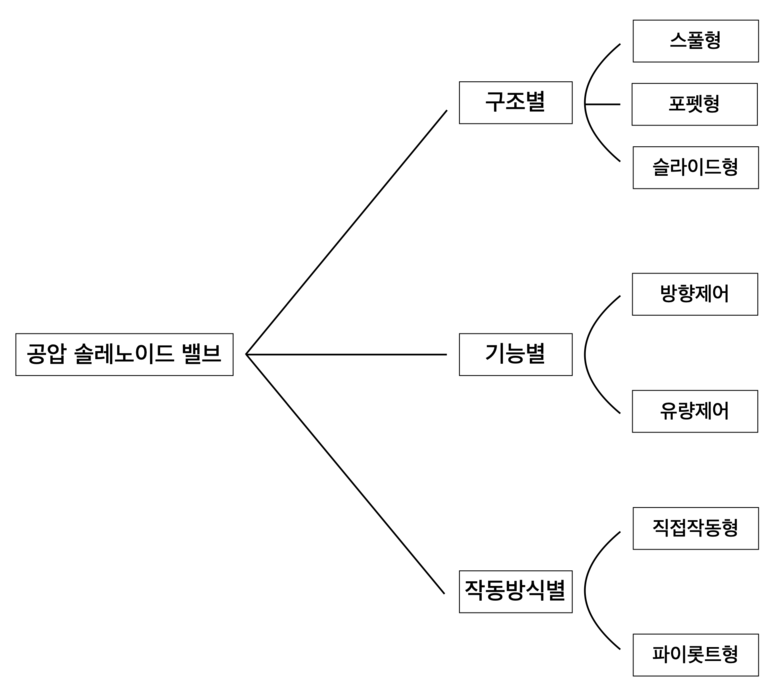

공압 솔레노이드 밸브는 여러 종류로 나눠지게 되는데 크게 1) 구조별, 2) 기능별, 3) 작동방식별로 나누어지게 됩니다.

예를 들어서 위에서 보여드린 외형의 복동형 솔레노이드 밸브는 구조별로는 스풀형, 기능별로는 방향제어이며, 작동 방식으로는 파이로트형 입니다.
